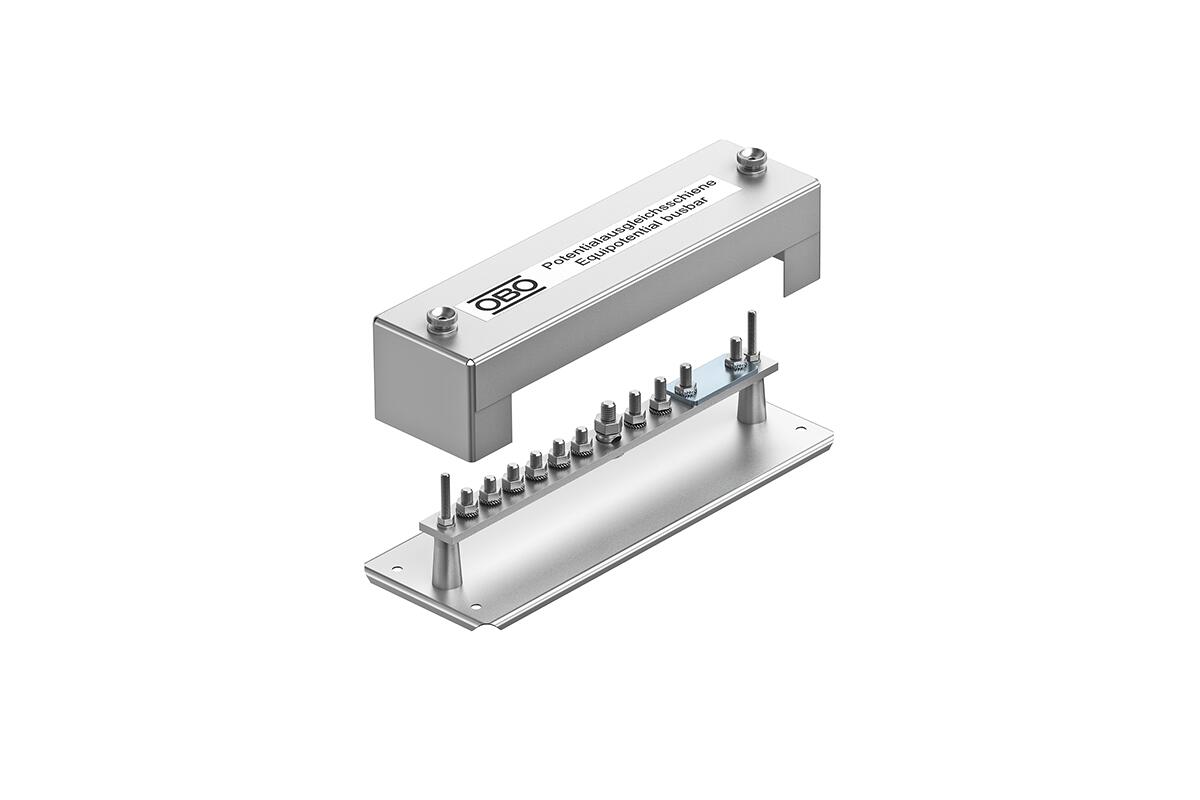

Potentialausgleichschiene BigBar 1802 CU

5015830Equipotential busbar BigBar / 5 connections , 5xM10 , 1802 5 CU5015832Equipotential busbar BigBar / 6 connections , 6xM10 , 1802 6 CU5015836Equipotential busbar BigBar / 8 connections , 8xM10 , 1802 8 CU5015842Equipotential busbar BigBar / 10 connections , 10xM10 , 1802 10 CU5015844Equipotential busbar BigBar / 12 connections , 12xM10 , 1802 12 CU5015847Equipotential busbar BigBar / 14 connections , 14xM10 , 1802 14 CU5015849Equipotential busbar BigBar / 20 connections , 20xM10 , 1802 20 CU5015870Equipotential busbar BigBar/5+1 connections CU , 5+1 x M10 , 1802 DC 5+1 CU5015874Equipotential busbar BigBar/5+5 connections CU , 5+5 x M10 , 1802 DC 5+5 CU

Product details

Product description
Product name
Equipotential busbar BigBar / 8 connections , 8xM10 , 1802 8 CU
GTIN
4012195699347
ELDAS-No.
150 570 129
Item description, complete
Main equipotential busbar to VDE 0100 Part 410 and Part 540, and also lightning protection equipotential bonding to VDE 0185-305 (IEC 62305) • Insulation feet • Quick, simple mounting of connection cables using lock bolts M10 • Complete with anchors and bolts for wall mounting • With lock washer (DIN 137) for bolt locking against loosening (e.g. required in industry and explosion-protected areas)
Manufacturer
OBO Bettermann
Type
1802 8 CU
Technical data
Colour
USER_FILLED_VALUE
Material
Copper
Width (mm)
40
Dimension
8xM10
Weight
1,1655
Height (mm)
5
Length (mm)
343,5
Classifications
ETIM group
EG000021
ETIM class
EC001470
Other data
Tender text
Potentialausgleichsschiene zum Anschluss von Potentialausgleichsleitern mit der Erdungsanlage eines Gebäudes. Für den Industriebereich, Ausführung in CU (Innenbereich). Mit Federscheibe (DIN137) zur Schraubensicherung gegen Selbstlockern. Hauptpotentialausgleichsschiene für den Potentialausgleich nach DIN VDE 0100-410/-540 sowie Blitzschutz-Potentialausgleich nach DIN VDE 0185-305 (IEC 62305). • Werkstoff: Kupfer • Ausführung: nur Klemme • Mengeneinheit: Stück • Dimension: 8xM10 • Länge: 343,5 mm • Breite: 40 mm • Höhe: 5 mm • Anzahl Anschluss Rundleiter gesamt: 8 • Anzahl der Anschlüsse: 8 • Ausführung: nur Klemme • Bauform: Aufbau fix • Blitzstromtragfähigkeit: H/100 kA • Isolator: ja • Werkstoff der Klemme: Kupfer • Werkstoff der Kontaktschiene: Kupfer Marke: OBO Bettermann Art.-Nr.: 5015836 Typ: 1802 8 CU
